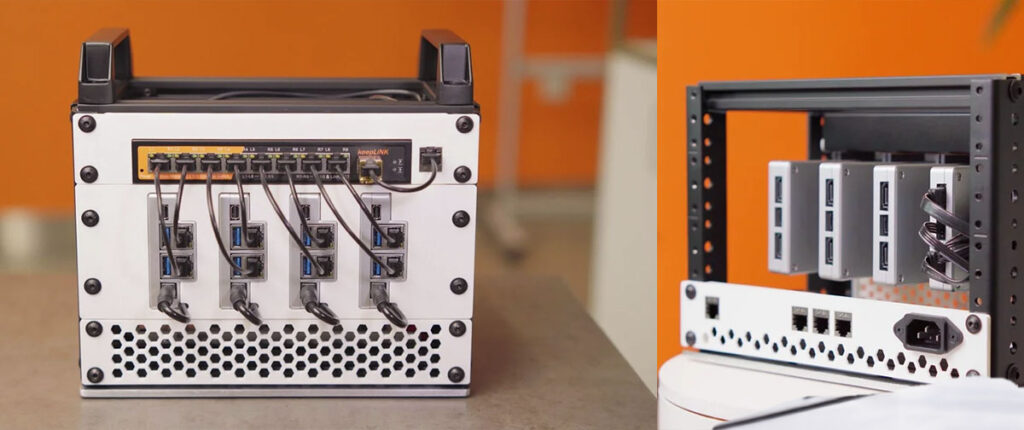

Projetos de homelab costumam priorizar desempenho ou capacidade de expansão. Um usuário do Reddit decidiu seguir outro caminho: concentrar toda a infraestrutura em um gabinete extremamente compacto. O resultado foi um rack 4U de apenas 10 polegadas que abriga quatro placas ZimaBoard 2, armazenamento SSD, um switch gerenciável de 2,5 GbE, um roteador MikroTik e uma fonte de alimentação de 200 watts, tudo organizado em um único conjunto. As imagens publicadas mostram que praticamente não há espaço desperdiçado no interior do gabinete.
Ultracompact clustered HomeLab
by
u/athlon640 in
homelab
Índice
Quatro nós independentes executando Proxmox
Segundo o autor da publicação, cada um dos quatro nós utiliza uma ZimaBoard 2 equipada com 16 GB de memória RAM e 64 GB de armazenamento eMMC, a plataforma de virtualização utilizado é o Proxmox. Isso indica que o conjunto foi montado como um pequeno cluster voltado para virtualização, um dos usos mais comuns da ZimaBoard entre entusiastas de laboratórios domésticos.
O rack concentra praticamente toda a infraestrutura
Além dos quatro computadores, o conjunto inclui:
- quatro ZimaBoard 2 (16 GB + 64 GB eMMC);
- dois SSDs SATA de 1 TB;
- switch Layer 2 gerenciável com oito portas 2,5 GbE e uma porta 10 GbE;
- roteador MikroTik hEX S;
- fonte MeanWell UHP-200-12 de 200 W.
Segundo o autor, todos esses componentes cabem dentro de um rack 4U de apenas 10 polegadas. Cada ZimaBoard utiliza duas interfaces Ethernet ligadas ao switch, enquanto o roteador fica instalado na parte superior do gabinete.
Um diagrama publicado pelo próprio criador detalha a topologia da rede, incluindo duas VLANs configuradas no switch e a ligação entre o roteador e os quatro nós do cluster.
A fonte utiliza o próprio chassi para dissipar calor
Um dos comentários mais relevantes da publicação questiona a escolha da fonte de alimentação. O autor explica que utilizou uma MeanWell UHP-200-12, conhecida pelo perfil extremamente fino.
Segundo ele, a fonte foi fixada sobre uma chapa de alumínio de 5 milímetros instalada na base do rack. Também foram utilizados thermal pads para transferir o calor diretamente da fonte para a estrutura metálica do gabinete. Na prática, o próprio rack funciona como dissipador térmico para a fonte de alimentação.
As quatro placas ficam suspensas no centro da estrutura, deixando espaço para a circulação de ar, já os SSDs permanecem instalados na parte traseira, enquanto o switch e o roteador ocupam a região superior.
