Os computadores do tipo Small Form Factor (SFF) são conhecidos por concentrar hardware de alto desempenho em gabinetes de poucos litros de volume interno. Essa redução de espaço normalmente exige compromissos na refrigeração, especialmente quando o objetivo é utilizar processadores mais potentes.
Foi justamente esse desafio que levou um usuário do Reddit a desenvolver um projeto bastante incomum. Em vez de aumentar o gabinete, ele construiu praticamente toda a estrutura em impressão 3D e transferiu o radiador do sistema de watercooling para um módulo externo conectado ao computador por duas mangueiras.

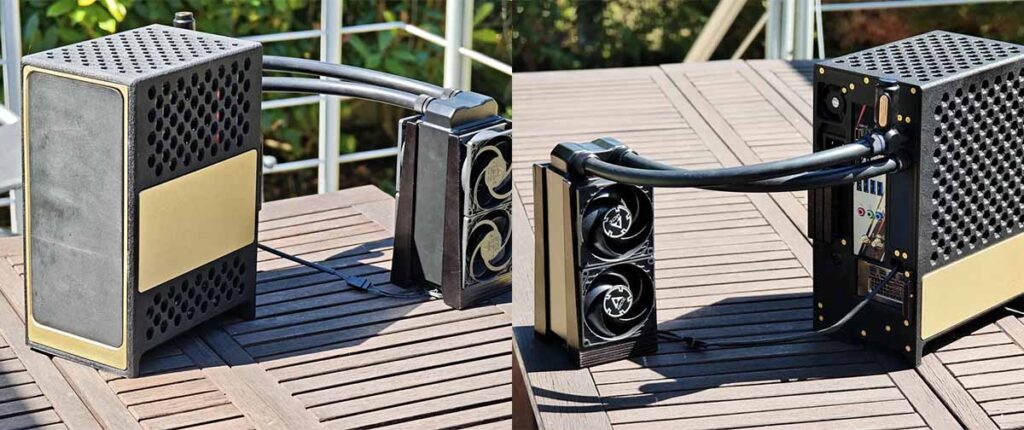

As fotografias publicadas mostram um gabinete compacto com acabamento preto e detalhes dourados, enquanto o conjunto de refrigeração permanece separado do computador principal. O radiador externo utiliza duas ventoinhas e se conecta ao gabinete por engates localizados na parte traseira.
T26-A with External watercooling
by
u/Treunix in
sffpc
Gabinete, reservatórios e distribuição do líquido foram impressos em 3D
Segundo o autor da publicação, praticamente todo o gabinete foi produzido em impressão 3D. O projeto também inclui uma distro plate traseira e um reservatório frontal, ambos fabricados em resina, solução que permite criar canais personalizados para circulação do líquido de arrefecimento e aproveitar melhor o espaço disponível.
Outro detalhe citado pelo usuário é a presença de três compartimentos removíveis para SSDs SATA de 2,5 polegadas instalados na parte traseira do gabinete, ampliando a capacidade de armazenamento sem ocupar a área destinada aos componentes principais.
Além da estrutura, o autor afirma ter produzido manualmente o cabo sleeved responsável pela alimentação do processador e do conjunto SATA.
Hardware escolhido prioriza eficiência
O computador utiliza um Ryzen 9 5900X, acompanhado por uma NVIDIA RTX A2000 de 6 GB, placa originalmente voltada para estações de trabalho, mas bastante popular entre entusiastas de computadores compactos por combinar baixo consumo de energia com dimensões reduzidas.
A configuração também inclui uma placa-mãe ASRock B550 Phantom Gaming-ITX/AX, uma fonte Metalfish Flex ATX BD350M modular e um bloco com bomba integrada Barrow LTPRPA-04S.
Nos comentários da publicação, o autor informou que aplicou undervolt de aproximadamente 30 mV no processador e cerca de 100 mV na placa de vídeo, estratégia frequentemente utilizada para reduzir consumo e geração de calor em computadores SFF.
Ele não divulgou resultados de temperatura, ruído ou desempenho após essas alterações.
Por que colocar o radiador do lado de fora?
Radiadores externos não são comuns em computadores domésticos, mas aparecem ocasionalmente em projetos personalizados de Small Form Factor.
Ao remover o radiador do interior do gabinete, o espaço interno fica disponível para acomodar componentes maiores ou melhorar o fluxo de ar. A solução também elimina a necessidade de reservar uma área exclusiva para ventoinhas e radiador dentro do gabinete.
Por outro lado, essa configuração aumenta a quantidade de mangueiras externas e reduz parte da praticidade de transporte, uma das características normalmente associadas aos computadores compactos.
No caso deste projeto, o módulo de refrigeração permanece separado do gabinete e pode ser desconectado visualmente do restante do conjunto.
